Mit Hilfe der detaillierten Einbau-Anleitung kannst Du Deine Scheinwerfer selbst im Kühlergrill Deines Fahrzeugs installieren.
Halter:
- vier hochwertige Halter zur Montage für zwei Schweinwerfer
- stabile 3D-Druck gefertigte Halter
- lackierbar
- UV- und witterungsbeständiges ABS-Material
- passend für VW Crafter 1. Gen. Facelift (2012-2016
- Ausrichten der Scheinwerfer am Halter durch Langlochbohrungen
Scheinwerfer:
- 3. Generation unserer beliebten TRX-Serie
- mit Positionslichtstreifen in weiß (mit E-Zulassung)
- AMBER-Leuchtstreifen in orange (nur Offroad)
- mit Offroad Boost-Modus Funktion. Abseits der öffentlichen Straßen kann der Boost-Modus aktiviert werden.
- die neuartigen Anti-Blend-Reflektoren kombinieren gebündelte Spot- und
breit streuende Flutelemente für eine homogene Ausleuchtung des gesamten Sichtfeldes
- komplett mit Befestigungsmaterial
- einzigartiges Tarnkappen-Design ohne Schrauben an der Front
- Einsatzgebiet: öffentliche Straßen mit ECE-Zulassung Fernlicht
Technische Daten:
- Leistung Fernlicht: R149: 22.8W | Boost-Mode: 47.6W
- Leistung Positionslicht: R148: 6W
- Betriebsspannung: 10-30 V
- Schutzklasse: IP 67
- LED Chips: 12 Stück je 5W
- Lichtleistung (effektiv): 1.540 lm | Boost-Modus: 3.238 lm
- Gehäusefarbe: schwarz
- Farbtemperatur: 5800K
- Material: extrudiertes Aluminium-Gehäuse
- Linsenmaterial: Poly-Carbonat
- Montage: robuste Aluminiumhalterung
- Lichtstreuung: Spot 10°
- Reichweite: 658 m (0,25 Lx), 329 m (1 Lx)
- Homologation: ECE R149 | R10
- Referenzzahl: 25
- Abmessungen L x T x H (Gehäuse): 20,36 x 6,71 x 7,0 cm
Relaiskabelsatz mit Dongle
Kabelsatz zum einfachen Anschluss der Zusatzscheinwerfer. Alle Anschlüsse und Kabellängen sind vor konfektioniert, sodass der Einbau schnell, einfach und sicher erfolgen kann.
Der Kabelsatz wird lediglich an der Batterie im Motorraum, dem dahinterliegenden Massepunkt und den Scheinwerfern angeschlossen.
Es müssen keine Kabel in den Fahrgast-Raum verlegt werden!
Ein im Kabelsatz integriertes Bluetooth-Relais kommuniziert mithilfe eines OBD-Dongles mit dem Fahrzeug.Somit erfolgt die Ansteuerung der Scheinwerfer synchron zum serienmäßigen Fernlicht des Fahrzeugs.
Es entfällt die lästige Suche nach dem Fernlicht-Signal und ein zerstörungsfreier Einbau ist gewährleistet.
Die Umschaltung zwischen weißem und orangenem Positionslicht ist per Steckverbindung im Motorraum möglich.
Vor der ersten Benutzung muss das Dongle per App eingerichtet werden: Das für das Fahrzeug passende Protokoll muss in der App ausgewählt und die Signale zugewiesen werden. Zeitaufwand: ca. 5 Minuten.
Hinweise:
Die Verwendung des orangenen Positionslichtes ist nur außerhalb des Straßenverkehrs zulässig!
Die Referenzzahl des Hauptscheinwerfers ist kundenseitig zu überprüfen, um einer Überschreitung der zulässigen Gesamt-Referenzzahl von 100 vorzubeugen. Dies gilt vorwiegend für Fahrzeuge mit serienmäßigen LED Scheinwerfern.
Bei einigen Fahrzeugen ist es notwendig, mehrere Protokolle in der XBB App zu testen, um das passende Protokoll für das eigene Fahrzeug auszuwählen.
Kabelsatz CAR-ELECTRIC:
Relais Kabelsatz für zwei LED Hochleistungsleuchten mit 4-Pin DT-Stecker
- passt nur für Scheinwerfer LP-TRX3-7E
- 2x Deutsch-Stecker 4-Pin
- passgenauer Kabelsatz zum Anschluss von zwei Scheinwerfern
- mit Relaisträger für XBB PowerUnit Relais im Motorraum
- Hochwertige Kabel und Kontakte, Ausführung der Ringkabelschuhe: M6
- Made in Reinbek bei Hamburg, Germany
XBB Bluetooth-Dongle:
- XBB Bluetooth-Dongle zum Anschluss an die OBD Schnittstelle
- Einrichtung per App (App Name: XBB)
- In-App Konfiguration der Scheinwerfer-Ansteuerung
- Auswahl aus verschiedenen Funktionen: z.B. Kopplung des Fernlichts an Fernlichtsignal, Koppelung des Positionslichts an Motorlauf-Signal

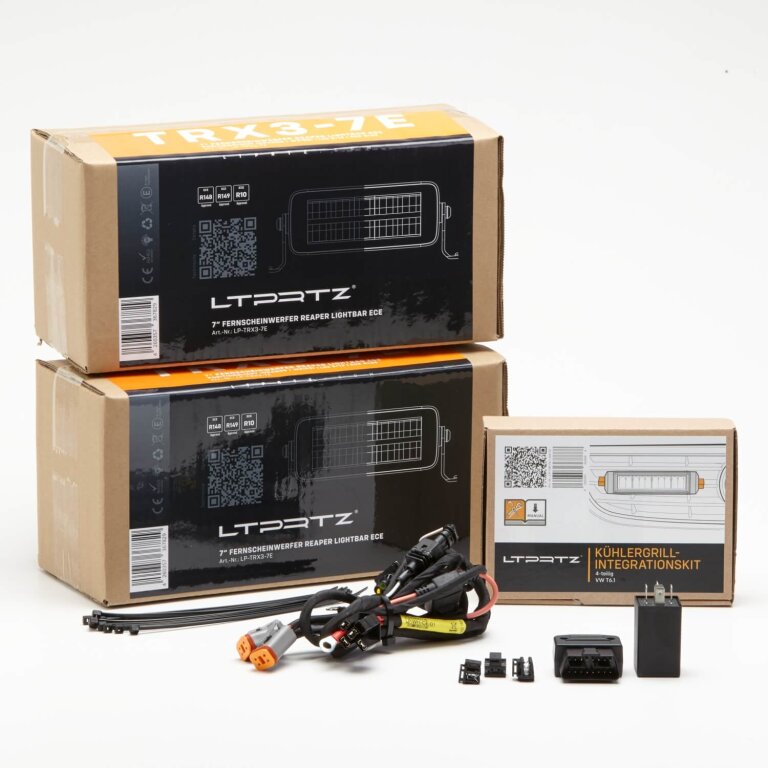

Lieferumfang:
- 2x TRX 3.0 7 Zoll
- 4x Halterung ABS
- 1x Kabelsatz CAR-ELECTRIC
- 1x XBB Dongle & XBB PowerUnit
